Una hipopnea mal caracterizada no es un detalle menor del registro: puede modificar el índice respiratorio, condicionar la interpretación de la arquitectura del sueño y obligar a repetir un estudio. Los sensores de flujo respiratorio ocupan por ello una posición crítica en polisomnografía (PSG), poligrafía respiratoria y determinadas aplicaciones de monitorización ventilatoria. Su selección afecta tanto a la calidad de la señal como a la tolerancia del paciente, la trazabilidad del consumible y la continuidad operativa de la unidad.
En un laboratorio de sueño, no basta con disponer de un canal de flujo. Es necesario que el sistema, la interfaz y el protocolo de colocación permitan distinguir con fiabilidad entre ausencia de flujo, reducción significativa, respiración oral, limitación inspiratoria y artefacto. El sensor adecuado depende de la finalidad clínica, del montaje empleado y de los criterios de análisis aplicables al estudio.
Qué miden los sensores de flujo respiratorio
El flujo aéreo no se registra siempre de la misma manera. Cada tecnología mide un fenómeno relacionado, pero no idéntico, con la ventilación. Esta diferencia explica por qué en PSG es habitual combinar señales y por qué un único sensor puede no responder a todas las necesidades diagnósticas.

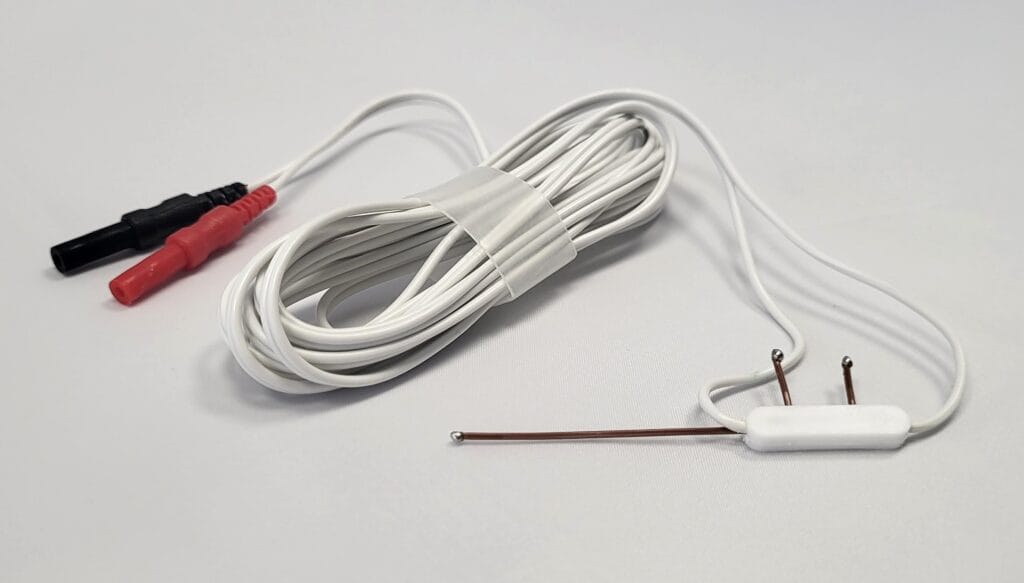

Los sensores térmicos oronasales, como termistores y termopares, detectan los cambios de temperatura entre el aire inspirado y espirado. Ofrecen una señal cualitativa muy útil para identificar el cese o la recuperación del flujo, y tienen la ventaja de captar respiración nasal y oral cuando se emplean con interfaz oronasal. Su principal limitación es que su respuesta no es proporcional al flujo: permiten reconocer bien una apnea, pero son menos precisos para cuantificar reducciones parciales de la ventilación.
Las cánulas nasales conectadas a un transductor de presión registran variaciones de presión asociadas al flujo nasal. Su sensibilidad las hace especialmente valiosas para detectar hipopneas y patrones de limitación de flujo inspiratorio. En la señal puede observarse el aplanamiento inspiratorio, un hallazgo de interés en eventos obstructivos. A cambio, la respiración predominantemente oral, una mala posición de las puntas nasales o las fugas reducen la representatividad del canal.
Las bandas de esfuerzo torácico y abdominal, aunque no son sensores de flujo, completan la interpretación. La correlación entre flujo y esfuerzo permite diferenciar eventos obstructivos de centrales y valorar movimientos paradójicos. La oximetría, el ronquido, la posición corporal y el registro de CO2, cuando está indicado, añaden contexto clínico. La fiabilidad diagnóstica procede de la coherencia entre canales, no de interpretar una curva de forma aislada.
Sensores de flujo respiratorio en PSG y poligrafía
La polisomnografía supervisada permite integrar EEG, EOG, EMG, ECG, esfuerzo respiratorio, saturación, posición y flujo aéreo con sincronización temporal. En este entorno, la selección del sensor debe favorecer una señal estable durante toda la noche y minimizar el impacto sobre el descanso del paciente. Una cánula demasiado rígida o mal fijada puede inducir despertares, mientras que una interfaz excesivamente ligera puede desplazarse durante los cambios posturales.
En poligrafía respiratoria, el margen para recuperar información perdida es menor porque no se registran todas las variables de sueño. Por ello, la colocación correcta y la disponibilidad de señales complementarias adquieren todavía más peso. El equipo técnico debe verificar antes de iniciar el estudio que existe excursión de señal suficiente, que el paciente tolera la cánula y que la ruta del tubo no genera tracción al girar la cabeza.
La práctica habitual en muchos protocolos consiste en combinar un sensor térmico oronasal para la detección de apneas con una cánula de presión nasal para el análisis de hipopneas y limitación de flujo. No se trata de una duplicidad innecesaria. Ambas tecnologías resuelven limitaciones distintas y aportan redundancia ante la respiración oral o el desplazamiento accidental de uno de los elementos.
Eventos respiratorios y calidad de señal
Una señal de presión nasal con oscilaciones abruptas, pérdida intermitente de amplitud o deriva persistente puede llevar a clasificar erróneamente un artefacto como evento respiratorio. Del mismo modo, un termistor alejado de nariz y boca puede infravalorar la respiración efectiva. Antes de cuestionar la fisiología del paciente, conviene revisar la fijación, la orientación del sensor, el estado del conector y la configuración de ganancia o filtrado del sistema.
La calidad también depende de la población estudiada. En pediatría, la adaptación anatómica, la sensibilidad cutánea y la mayor probabilidad de manipulación del sensor exigen consumibles de dimensiones apropiadas y una fijación cuidadosa. En pacientes con congestión nasal, barba, oxigenoterapia, CPAP o patología facial, la estrategia de registro debe individualizarse. El mejor sensor sobre el papel no siempre es el más adecuado para una situación clínica concreta.
Criterios de selección para una unidad clínica
La compra de consumibles respiratorios debe valorar algo más que el precio por unidad. Un ahorro inicial puede traducirse en estudios repetidos, incidencias de compatibilidad o falta de trazabilidad. Para un servicio que mantiene actividad programada y urgente, la continuidad de suministro tiene un valor clínico y operativo directo.
Al evaluar una referencia de cánulas, termistores o sensores de ronquido, conviene revisar estos aspectos:
- Compatibilidad física y eléctrica con el amplificador, módulo respiratorio y conectores del sistema de PSG o poligrafía.
- Uso previsto, marcado y documentación aplicable al entorno clínico, junto con la trazabilidad por lote cuando corresponda.
- Diseño de la interfaz: longitud del tubo, dimensiones de las puntas, materiales en contacto con la piel y opciones para adultos o pediatría.
- Formato de suministro, caducidad, condiciones de almacenamiento y disponibilidad sostenida de recambios.
- Requisitos de un solo uso, limpieza o reprocesamiento, según las instrucciones del fabricante y el protocolo del centro.
La compatibilidad merece una atención especial. No todos los transductores de presión, adaptadores y conectores presentan la misma asignación de pines, rango de señal o respuesta. Sustituir un consumible original por un equivalente no validado puede afectar a la sensibilidad, introducir ruido o impedir el reconocimiento correcto del canal. En equipos de alto valor clínico, trabajar con referencias recomendadas por el fabricante reduce incertidumbres durante la instalación y el mantenimiento.
Colocación, confort y prevención de incidencias
La formación del personal es tan determinante como el propio dispositivo. La cánula debe colocarse con las puntas dirigidas hacia las narinas, sin ocluirlas ni quedar excesivamente separada. El tubo se enruta habitualmente por encima de las orejas y se fija de forma que conserve holgura suficiente. Conviene comprobar la señal con respiración nasal, oral y movimientos suaves de cabeza antes de apagar la luz.
En los sensores térmicos, la distancia respecto a boca y nariz es decisiva. Deben capturar el flujo espirado sin invadir el campo visual ni producir presión sobre el labio superior. Una fijación limpia, con consumibles adecuados para piel sensible cuando sea necesario, reduce el riesgo de desplazamiento y de irritación durante estudios prolongados.
Las incidencias nocturnas más frecuentes no suelen deberse a fallos complejos: desconexión del conector, acodamiento del tubo, condensación, retirada involuntaria o una interfaz que no se ajusta al paciente. Disponer de recambios compatibles en la unidad y establecer una comprobación sistemática previa evita pérdidas de registro que solo se detectan al revisar el estudio al día siguiente.
Integración con CPAP, oxígeno y otras terapias
Los estudios de titulación añaden variables técnicas. Las mascarillas de CPAP pueden modificar el acceso a la señal nasal, y la oxigenoterapia requiere una colocación que no interfiera con las cánulas ni altere el confort. Según la configuración, puede ser preferible monitorizar el flujo desde el circuito o utilizar sensores y adaptadores específicamente diseñados para el montaje. La decisión debe respetar el protocolo del laboratorio, las especificaciones del equipo y el objetivo del estudio.
Soporte técnico y continuidad del registro
La fiabilidad de los sensores de flujo respiratorio no termina en el embalaje del consumible. Requiere una cadena completa: asesoramiento para elegir la referencia compatible, disponibilidad de stock, instalación correcta de los canales, formación del personal y capacidad de resolver incidencias. Este enfoque es especialmente relevante al renovar una plataforma de PSG, ampliar puestos de registro o estandarizar consumibles entre varias sedes.
GVB-SPES trabaja con tecnología médica especializada y puede orientar la configuración de accesorios respiratorios dentro de un entorno de neurofisiología y medicina del sueño, incluyendo la compatibilidad con sistemas, consumibles certificados y soporte técnico propio. Para responsables de compras e ingeniería biomédica, centralizar estos criterios ayuda a proteger la inversión y a evitar que una pieza aparentemente menor limite la disponibilidad del laboratorio.
La señal respiratoria útil es la que mantiene su calidad desde la preparación hasta el informe. Elegir el sensor adecuado, validarlo en el sistema concreto y garantizar su reposición convierte un consumible cotidiano en una parte fiable del proceso diagnóstico.
